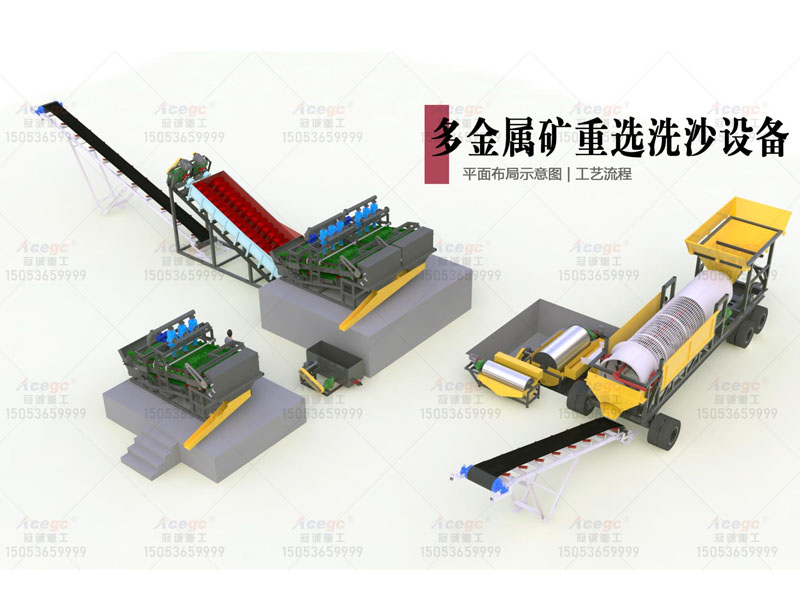

150T多金屬礦重選洗沙設備工作流程：
原料通過工程車輛送入進料倉，通過高壓水沖洗進入絞洗式滾筒篩內進行充分攪拌清洗，并且篩選分級為粗料與細料兩種規格:粗料直接通過廢料輸送機排出:細料通過溜槽排入1臺磁選機內進行粗選:粗選后的精料通過1臺渣漿泵送入另1臺磁選機內進行精選;粗選磁選機尾料通過2臺沙泵分別送入2臺懸振式貴金屬重力洗選富集機內進行貴金屬回收作業，尾料通過1臺螺旋洗沙機清洗并且脫水后，成品沙由輸送機排出:回收后的精料通過1臺沙泵送入另1臺富集機內進行二次回收作業。
150T多金屬礦重選洗沙設備設備技術參數&報價清單
|
項目 |
規格參數 |
單價 |
數量 |
總價 |
||
|
移動式滾筒洗礦機 |
質保期限 |
3年 |
1套 |
|||
|
總功率/Kw（不含水泵） |
27.5 |
|||||
|
底盤 |
規格/mm |
9800X2110 |
||||
|
材質 |
30#工字鋼 |
|||||
|
牽引&轉向 |
牽引桿&重型掛車鞍座 |
|||||
|
行走輪胎 |
半掛車舊輪胎*12條 |
|||||
|
進料倉 |
規格/mm |
3400X2100 |
||||
|
上料高度 |
4m |
|||||
|
絞洗篩 |
規格/mm |
?1500X7300 |
||||
|
篩網長度 |
3.6m |
|||||
|
篩網骨架 |
采用?22mm油田耐磨提油桿間隔4CM編網 |
|||||
|
鉸刀 |
多條螺旋鉸刀從頭部覆蓋至尾部 |
|||||
|
滾筒托輪 |
?670mm實芯耐磨工程輪胎*8條 |
|||||
|
動力 |
11KW擺線針*2臺（雙動力四驅，變頻調速） |
|||||
|
排料系統 |
細料 |
溜槽排料 |
||||
|
粗料 |
輸送機（不含） |
|||||
|
供水系統 |
進料倉 |
2道沖水 |
||||
|
滾筒篩 |
中央沖水 |
|||||
|
水泵 |
不含 |
|||||
|
供電系統 |
控制柜 |
開關品牌：德力西或正泰 |
||||
|
線纜 |
不含 |
|||||
|
磁選機 |
粗選 |
?1050Ⅹ2400 |
1臺 |
|||
|
磁選機 |
精選 |
?600Ⅹ1400 |
1臺 |
|||
|
懸振式貴金屬重力洗選富集機 |
B1600*5m |
機架：100X100 方管 |
3臺 |
|||
|
螺旋洗沙機 |
?750*5500雙螺旋 |
螺旋直徑750mm； |
1臺 |
|||
|
廢料輸送機 |
B800*7m |
5.5KW電動滾筒 |
1臺 |
|||
|
成品料輸送機 |
B800*12m |
雙層桁架結構 |
1臺 |
|||
|
沙泵&料箱 |
富集機給料 |
4寸沙泵+15KW電機+料箱 |
3臺 |
|||
|
渣漿泵 |
精選磁選機給料 |
3寸合金泵 |
1臺 |
|||
|
潛水泵 |
移動洗礦機供水 |
5.5KW |
1臺 |
|||
|
離心水泵 |
其它設備供水 |
5.5KW |
2臺 |
|||
|
分水器 |
含調節閥門、濾網 |
移動洗礦機1臺 |
4臺 |
|||
|
水泵管道 |
加厚消防水帶約100米；加厚鋼絲軟管約100米 |
含吸水底濾閥、管卡 |
1套 |
|||
|
排廢水管道 |
加厚鋼絲軟管 |
|
1套 |
|||
|
控制柜 |
開關品牌：德力西 |
含控制柜至設備電機線； |
1臺 |
|||
|
發電機組 |
250KW |
動力：重慶康明斯 |
1臺 |
|||
|
總功率 |
|
|||||
|
合計出廠價格 |
￥：萬元 |
|||||
